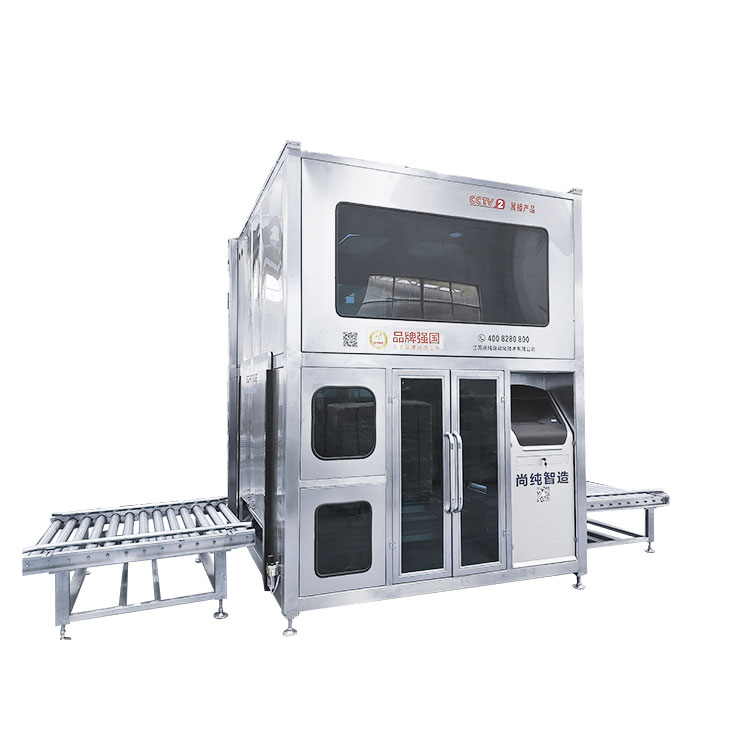

200л 1000л визуальная полностью автоматическая разливочная машина

(Внешний вид оборудования будет зависеть от настроенной функции или технического обновления в зависимости от физического объекта.)

Somtrue — профессиональный производитель, стремящийся предоставлять клиентам по всему миру более качественные продукты и услуги. Наша полностью автоматическая машина для визуального розлива объемом 200 л и 1000 л не только хорошо принята на внутреннем рынке, но и получила широкое признание на международном рынке. Благодаря неустанным усилиям и постоянным инновациям, Somtrue продолжает совершенствовать свой технический уровень и производственные мощности для удовлетворения растущих потребностей клиентов по всему миру. Мы верим, что благодаря усилиям и сотрудничеству обеих сторон мы создадим лучшее будущее! Будь то существующий клиент или новый партнер, мы надеемся расти вместе с вами и достигать большего успеха и достижений. Давайте вместе решим эту задачу, создадим большую ценность для клиентов и поделимся развитием и прогрессом отрасли!

Обзор полностью автоматической машины для розлива Visual 200L 1000L:

Интеллектуальная упаковочная система, специально разработанная для 200-литровых бочек во взрывобезопасной среде для упаковки 200-литровых бочек (включая лоток). Используя визуальный поиск, он может реализовать автоматическую упаковку бочки емкостью 200 л с автоматическим открытием, автоматическим погружением, автоматическим быстрым наполнением, автоматической утечкой, автоматической герметизацией крышки резьбы и другими целыми процессами.

Основная часть наполнения имеет рамку для защиты окружающей среды, через которую можно видеть окно, и автоматически перемещает дверцу внутрь и наружу ведра, что может образовывать закрытое пространство при наполнении. Часть электрического управления этой машины состоит из программируемого контроллера ПЛК, модуля взвешивания, визуальной системы и т. д. с мощными возможностями управления и высокой степенью автоматизации. Благодаря функции отсутствия наполнения ствола заполнение горловины ствола не допускается, чтобы избежать отходов и загрязнения материалов, поэтому электромеханическая интеграция машины была идеальной.

Принцип работы взвешивания используется для контроля количества наполнения. Время открытия клапана наполнения контролируется программируемым контроллером ПЛК, и материал поступает в контейнер (или транспортируется через подачу насоса) в контейнер. Отделение наполнения этой машины осуществляет быстрое и медленное наполнение через двойной толстый и тонкий трубопровод, а поток медленного наполнения можно регулировать. В начальный момент наполнения двойной трубопровод открывается одновременно. После периода наполнения водолазный цилиндр поднимается в положение горловины ствола, нефтепровод закрывается, а тонкий трубопровод продолжает медленно заполняться до достижения установленного общего объема наполнения. Автоматический отжим крышки осуществляется по окончании наполнения.

Оборудование имеет систему взвешивания и обратной связи, которая позволяет устанавливать и регулировать объем быстрого и медленного наполнения.

Сенсорный экран может одновременно отображать текущее время, состояние работы оборудования, вес наполнения, совокупный выход и другие функции.

Оборудование имеет функции механизма сигнализации, отображения неисправностей и схемы оперативной обработки.

Линия наполнения имеет функцию защиты от блокировки, наполнение автоматически прекращается, а наполнение происходит автоматически, когда наполнение находится на месте.

Эта машина оснащена цельной крышкой, одна сторона ведра открыта, поддерживается естественная вентиляция; остальная часть представляет собой закрытую конструкцию с окнами и небольшой вентиляцией для ручного управления.

Эта машина имеет полностью закрытую крышку, с интерфейсом герметизации, может микрозарядить оборудование, уменьшать поступление внешнего газа в оборудование.

Основные технические параметры:

Система визуального позиционирования

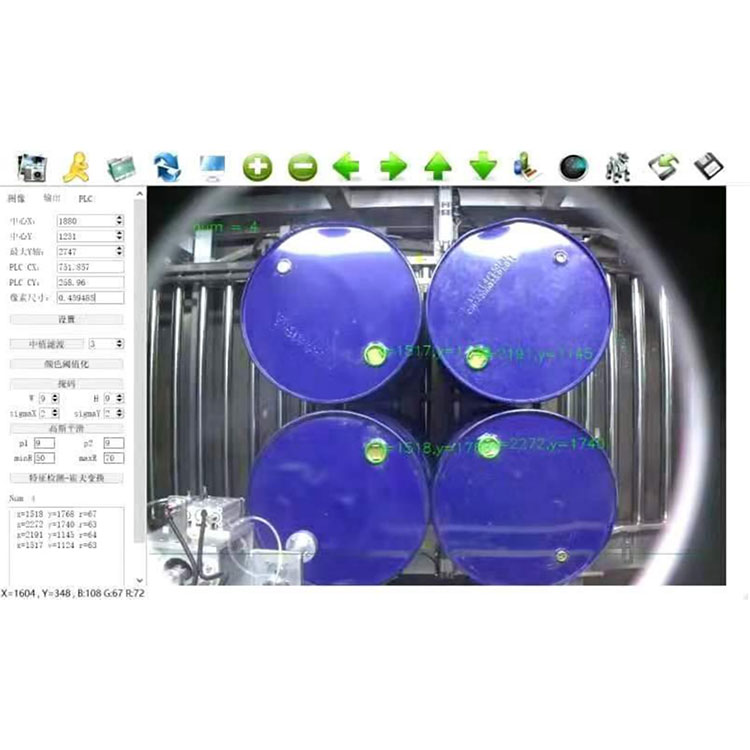

Видение: использование промышленной интеллектуальной камеры, загруженной в коробку машины визуальной взрывоизоляции для работы. С помощью интеллектуальной камеры и системы перемещения координат управления ПЛК направляет заправочный пистолет на отверстие ствола. Система перемещения координат 3 D: система направляющих и взрывозащищенный тормозной двигатель.

Основная функция:

Автоматический поиск: визуальное позиционирование, поиск системы координатного перемещения, заправка капли пистолета.

Быстрая и медленная двухскоростная автоматическая количественная заправка: для обеспечения точности наполнения и производственной мощности;

Форма заполнения: заполнение на уровне жидкости или ниже него;

Пневматический базовый клапан всегда широко открыт, медленно добавляйте ограничение расхода на переднем конце - замедляйте скорость потока на выходе заправочного пистолета;

Конструкция чашки для жидкости минимизирует утечку остаточной жидкости после перфузии;

Автоматическое и ручное количественное заполнение, простота в эксплуатации и обслуживании;

Функция автоматического отделения - устраняет влияние несоответствующих весовых коэффициентов наполнения контейнера на точность;

Регулируемое количественное наполнение, адаптированное к нескольким диапазонам веса;

Автоматическая диагностика, сигнализация о неисправностях – повышают надежность работы системы;

Ведро с предохранительной блокировкой на месте, распылитель опущен; заполнить возвратную часть верхнего ствола пистолета;

Самоблокирующийся контроль-проверьте сопло перед наполнением;

Хранение настроек продукта — можно хранить до множества различных заданных значений веса продуктов и соответствующих параметров перфузии;

ToleranceDetection-автоматическое обнаружение ошибки заполнения;

Сенсорный экран-китайский интерфейс, интуитивно понятная, удобная настройка.

Тревога-с точностью до точки отказа.

Автоматическая система управления

Вся линия состоит из нескольких систем ПЛК, которые могут управляться независимо друг от друга и блокировать друг друга. Он имеет функции самопроверки системы, сигнализации неисправности, точности, скорости, производительности и т. д. Каждая система имеет собственный человеко-машинный интерфейс, и всеми параметрами можно управлять через человеко-машинный интерфейс. Предоставьте подробную блок-схему и логическую схему процесса управления конвейером.

Может хранить тип наполнителя, количество партии, дату, вес на бочку, время хранения и другие функции записи.

Система наполнения и система открытой крышки

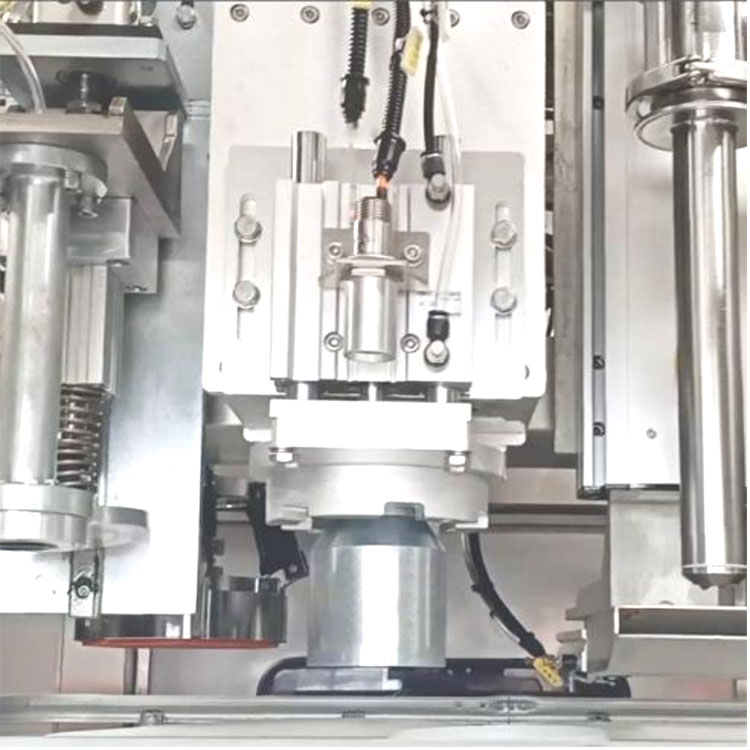

Головка пистолета-заправщика: в виде внешней блокировки автоматически погружается в горловину ствола (дно ствола) во время наполнения и автоматически поднимается после наполнения. Головка пистолета-заполнителя представляет собой полую конструкцию, и материал можно продуть после закрытия головки пистолета, чтобы предотвратить разбрызгивание материала.

Нижняя часть головки заправочного пистолета снабжена цилиндром, выдвигающим жидкостную пластину. После наполнения наполнительная головка поднимается, а сливная пластина выдвигается, чтобы предотвратить загрязнение материалом упаковочной и транспортировочной линии. Жидкостный соединительный диск предназначен для разборки вручную, его можно разбирать без инструментов и удобно чистить.

Открытая крышка, часть вращающейся крышки: с использованием запатентованной технологии компании можно упаковать вращающуюся головку крышки и поверхность цилиндра вертикально, она может быть гладкой, легко открывать крышку и вращать крышку, не повреждать крышку, не повреждать крышку , высокая степень герметичности крышки.

Сенсорный экран и система взвешивания

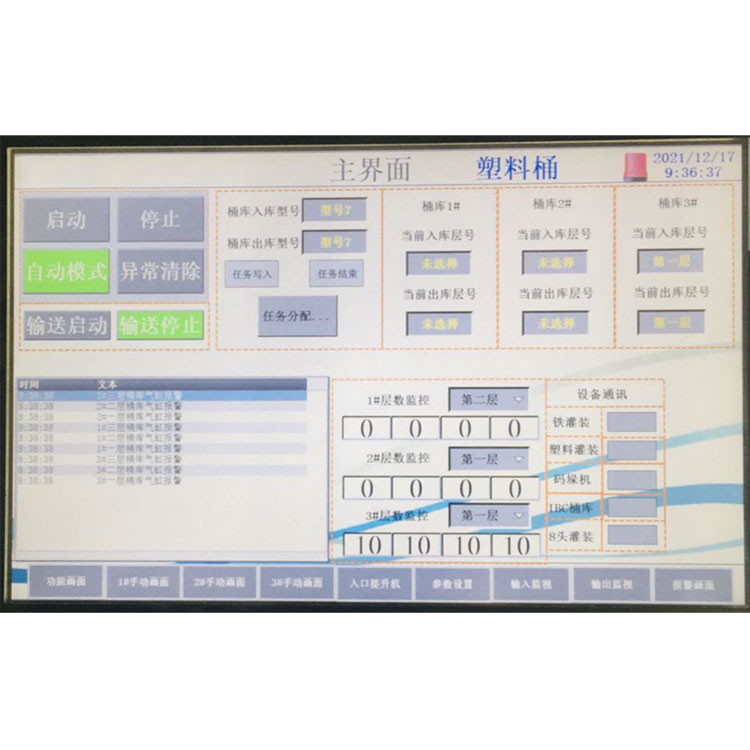

Настройка и управление параметрами наполнения материала с помощью сенсорного экрана, простое и интуитивно понятное, с отображением температуры, диагностикой неисправностей и сигнализацией, функцией подсказки. Он имеет функцию хранения программы в памяти, может хранить несколько наборов параметров и просматривать исторические данные. Может автоматически рассчитывать отклонение измерения и может быть названо для разных программ, изменять различные спецификации или изменять производственную мощность, нужно только настроить различные параметры, что может повысить эффективность работы. В системе взвешивания используется датчик известной американской марки, обеспечивающий точность наполнения. Кроме того, система имеет функцию защиты от масла, а датчик удобно устанавливать, снимать и ремонтировать.

Стол весов имеет защитную функцию: когда головка ствола пистолета автоматически возвращается в исходное положение. И защищен с максимальным временем наполнения.

защитная блокировка

Защитная блокировка на участке подачи:

Установите кнопки №1 и 2 на кормлении. Когда лоток установлен и транспортируется сверху, нажмите кнопку №1, после чего сборочная линия промаркирует отметку №1 и доставит лоток к разливочному оборудованию №1.

Еще раз, когда лоток будет помещен и транспортирован на лоток, нажмите кнопку №2. Далее сборочная линия несет маркировку №2 и подает лоток на фасовочное оборудование №2.

Когда нет. 1 заправка разгружается, сборочная линия будет иметь отметку завершения № 1 и не пойдет к заправочному оборудованию № 2 на следующую станцию.

Блокировка безопасности заполнения:

насыщение выход:

Когда охранная дверь откроется, приостановите текущее действие;

После закрытия защитной двери аварийный контроль доступа снимается, и заполнение продолжает выполнять нормальную работу.

Блокировка погружения:

За пределами горловины заправочного ковша генерируется сигнал тревоги о ненормальном давлении, и заправочная головка поднимается в исходное положение и устраняется ручным вмешательством.

Наполнение лишнего веса:

Тест на заполнение, заполнение сверхурочно, вся машина прекращает заполнение, сигнал тревоги, ручное вмешательство для решения проблемы.

Сигнализация закупорки заполнения

Камера подает ненормальный сигнал тревоги

Аномальная сигнализация о входящем и исходящем материале
